一、緩存總覽　　

　　Mybatis在設計上處處都有用到的緩存，而且Mybatis的緩存體系設計上遵循單一職責、開閉原則、高度解耦。及其精巧，充分的將緩存分層，其獨到之處可以套用到很多類似的業務上。這裏將主要的緩存體系做一下簡單的分析筆記。以及藉助Mybatis緩存體系的學習，進一步窺探責任鏈派發模式企業級實踐，以及對象循環依賴場景下如何避免裝載死循環的企業級解決方案。

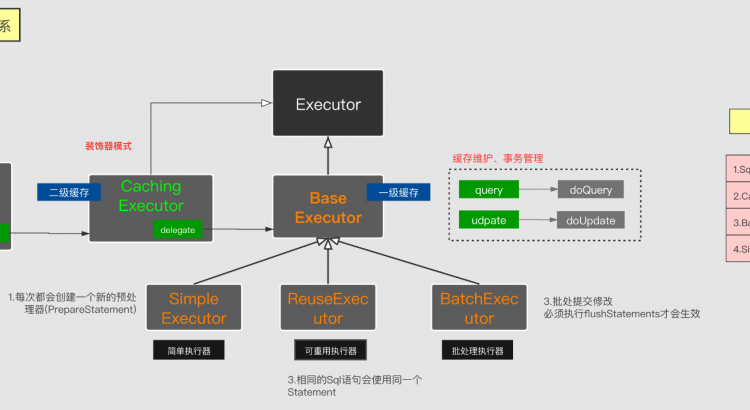

　　先來一張之前的執行體系圖：



 對照這張執行圖，不難看出，其實對於一次Mybatis查詢調用，即SqlSession -> SimpleExecutor/ReuseExecutor/BatchExecutor -> JDBC，其實緩存就是在SqlSession到Executor*之間做一層截獲請求的邏輯。從宏觀上很好理解。CachingExecutor作為BaseExecutor的一個前置增強裝飾器，其增強的功能就是，判斷是否命中了緩存，如果命中緩存，則不進行BaseExecutor的執行派發。

 1 public class CachingExecutor implements Executor {
 2   // BaseExecutor
 3   private final Executor delegate;
 4   public CachingExecutor(Executor delegate) {
 5     this.delegate = delegate;
 6     delegate.setExecutorWrapper(this);
 7   }
 8   @Override
 9   public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
10       throws SQLException {
11     Cache cache = ms.getCache();
12     if (cache != null) {
13       flushCacheIfRequired(ms);
14       if (ms.isUseCache() && resultHandler == null) {
15         ensureNoOutParams(ms, boundSql);
16         List<E> list = (List<E>) tcm.getObject(cache, key);
17         if (list == null) {
18           list = delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
19           tcm.putObject(cache, key, list); // issue #578 and #116
20         }
21         return list;
22       }
23     }
24     // 如果未命中緩存則向BaseExecutor派發
25     return delegate.query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
26   }
27 }

所以由此來看，mybatis的緩存是先嘗試命中CachingExecutor的二級緩存，如果未命中，則派發個BaseExecutor，下來才會去嘗試命中一級緩存。由於一級緩存比較簡單，我們先來看一級緩存。

二、一級緩存概覽

之前執行器的那一節講過，Mybatis的執行器和SqlSession都是一對一的關係

1 public class DefaultSqlSession implements SqlSession {
2     // ...
3   private final Executor executor;
4     // ...
5 }

而每個執行器裡邊用一個成員變量來做緩存容器

1 public abstract class BaseExecutor implements Executor {
2     // ...
3   protected PerpetualCache localCache;
4     // ...
5 }

那麼也就是說，一旦SqlSession關閉，即對象銷毀，必然BaseExecutor對象銷毀，所以一級緩存容器跟着銷毀。由此可以推到出：一級緩存是SqlSession級別的緩存。也就是要命中一級緩存，必須是同一個SqlSession,而且未關閉。

再來看一下一級緩存是如何設置緩存的：

 1 public abstract class BaseExecutor implements Executor {
 2   protected PerpetualCache localCache;
 3   @Override
 4   public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler) throws SQLException {
 5     BoundSql boundSql = ms.getBoundSql(parameter);
 6     CacheKey key = createCacheKey(ms, parameter, rowBounds, boundSql);
 7     return query(ms, parameter, rowBounds, resultHandler, key, boundSql);
 8   }
 9   @Override
10   public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
11     ErrorContext.instance().resource(ms.getResource()).activity("executing a query").object(ms.getId());
12     if (closed) {
13       throw new ExecutorException("Executor was closed.");
14     }
15     if (queryStack == 0 && ms.isFlushCacheRequired()) {
16       clearLocalCache();
17     }
18     List<E> list;
19     try {
20       queryStack++;
21       list = resultHandler == null ? (List<E>) localCache.getObject(key) : null;
22       if (list != null) {
23         handleLocallyCachedOutputParameters(ms, key, parameter, boundSql);
24       } else {
25         list = queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);
26       }
27     } finally {
28       queryStack--;
29     }
30     if (queryStack == 0) {
31       for (DeferredLoad deferredLoad : deferredLoads) {
32         deferredLoad.load();
33       }
34       // issue #601
35       deferredLoads.clear();
36       if (configuration.getLocalCacheScope() == LocalCacheScope.STATEMENT) {
37         // issue #482
38         clearLocalCache();
39       }
40     }
41     return list;
42   }
43 }

通過這一段源碼，可以看到，是在第6行去構建緩存key，在第21行嘗試獲取緩存。構建緩存key，取決於四個維度：MappedStatement（同一個statementId）、parameter（同樣的查詢參數）、RowBounds（同樣的行數）、BoundsSql（同樣的SQL），加上上邊SqlSession的條件，一級緩存的命中條件為：相同的SqlSession、statementId、parameter、行數、Sql，才能命中一級緩存。

這裡在說一句題外話，就是當mybatis與Spring集成時，SqlSession的管理就交給Spring框架了，每次Mybatis的查詢都會由Spring框架新建一個Sqlsession供mybatis用，看起來一級緩存永遠失效。解決辦法就是給查詢加上事務，當加上事務的時候，Spring框架會保證在一個事務裡邊只提供給mybatis同一個SqlSession對象。

再看下一級緩存何時會被刷新掉，來上源碼：

 1 public abstract class BaseExecutor implements Executor {
 2   protected PerpetualCache localCache;
 3   @Override
 4   public void close(boolean forceRollback) {
 5     try {
 6       try {
 7         rollback(forceRollback);
 8       } finally {
 9         if (transaction != null) {
10           transaction.close();
11         }
12       }
13     } catch (SQLException e) {
14       log.warn("Unexpected exception on closing transaction.  Cause: " + e);
15     } finally {
16       transaction = null;
17       deferredLoads = null;
18       localCache = null;
19       localOutputParameterCache = null;
20       closed = true;
21     }
22   }
23   @Override
24   public int update(MappedStatement ms, Object parameter) throws SQLException {
25     ErrorContext.instance().resource(ms.getResource()).activity("executing an update").object(ms.getId());
26     if (closed) {
27       throw new ExecutorException("Executor was closed.");
28     }
29     clearLocalCache();
30     return doUpdate(ms, parameter);
31   }
32   @Override
33   public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
34     if (queryStack == 0 && ms.isFlushCacheRequired()) {
35       clearLocalCache();
36     }
37     if (configuration.getLocalCacheScope() == LocalCacheScope.STATEMENT) {
38       clearLocalCache();
39     }
40   }
41   @Override
42   public void commit(boolean required) throws SQLException {
43     clearLocalCache();
44   }
45
46   @Override
47   public void rollback(boolean required) throws SQLException {
48     if (!closed) {
49       try {
50         clearLocalCache();
51         flushStatements(true);
52       } finally {
53         if (required) {
54           transaction.rollback();
55         }
56       }
57     }
58   }
59
60   @Override
61   public void clearLocalCache() {
62     if (!closed) {
63       localCache.clear();
64       localOutputParameterCache.clear();
65     }
66   }

對於這段源碼，清除緩存的場景，着重關注一下clearLocalCache的調用的地方：

即觸發更新操作（第29行）、配置flushCache=true（第35行）、配置緩存作用於為STATEMENT（第38行）、commit時候（第42行）、rollback時候（第50行）、執行器關閉時候（第7行）都會清除一級緩存。



三、一級緩存對於嵌套子查詢循環依賴場景的解決方案

循環依賴的情況處處可見，比如：一個班主任，下邊有多個學生，每個學生又有一個對應的班主任。

對於班主任和學生這種場景，在mybatis層面屬於典型的嵌套子查詢。mybatis在處理嵌套查詢的時候，都會查詢，然後在設置屬性的時候，如果發現有子查詢，則發起子查詢。那麼，如果不加特殊干預，這種場景將會陷入設置屬性觸發查詢的死循環中。

 1 <select id="selectHeadmasterById" resultMap="teacherMap">
 2     select * from teacher where id = #{id}
 3 </select>
 4 <resultMap id="teacherMap" type="Teacher" autoMapping="true">
 5     <result column="name" property="name"/>
 6     <collection property="students" column="id" select="selectStudentsByTeacherId" fetchType="eager"/>
 7 </resultMap>
 8 <select id="selectStudentsByTeacherId" resultMap="studentMap">
 9     select * from student where teacher_id = #{teacherId}
10 </select>
11 <resultMap id="studentMap" type="comment">
12     <association property="teacher" column="teacher_id" select="selectHeadmasterById" fetchType="eager"/>
13 </resultMap>

mybatis在處理這種情況的時候，巧妙的用了一個臨時一級緩存佔位符與延遲裝載（不同於懶加載），解決了查詢死循環的問題。這裏我們直接上源碼：

每次查詢，如果沒有命中有效緩存（即非佔位符緩存）mybatis都會事先給一級緩存寫入一個佔位符，待數據庫查詢完畢后，再將真正的數據覆蓋掉佔位符緩存。

 1 public abstract class BaseExecutor implements Executor {
 2   protected ConcurrentLinkedQueue<DeferredLoad> deferredLoads;
 3   protected PerpetualCache localCache;
 4   protected int queryStack;
 5   @Override
 6   public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
 7     ErrorContext.instance().resource(ms.getResource()).activity("executing a query").object(ms.getId());
 8     if (closed) {
 9       throw new ExecutorException("Executor was closed.");
10     }
11     if (queryStack == 0 && ms.isFlushCacheRequired()) {
12       clearLocalCache();
13     }
14     List<E> list;
15     try {
16       queryStack++;
17       list = resultHandler == null ? (List<E>) localCache.getObject(key) : null;
18       if (list != null) {
19         handleLocallyCachedOutputParameters(ms, key, parameter, boundSql);
20       } else {
21         // 如果未獲取到緩存則查庫
22         list = queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);
23       }
24     } finally {
25       queryStack--;
26     }
27     if (queryStack == 0) {
28       for (DeferredLoad deferredLoad : deferredLoads) {
29         deferredLoad.load();
30       }
31       deferredLoads.clear();
32       if (configuration.getLocalCacheScope() == LocalCacheScope.STATEMENT) {
33         clearLocalCache();
34       }
35     }
36     return list;
37   }
38 }

如上Query方法的第22行進去：

 1 private <E> List<E> queryFromDatabase(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
 2     List<E> list;
 3     // 查庫之前先設置佔位符緩存
 4     localCache.putObject(key, EXECUTION_PLACEHOLDER);
 5     try {
 6       list = doQuery(ms, parameter, rowBounds, resultHandler, boundSql);
 7     } finally {
 8       localCache.removeObject(key);
 9     }
10     localCache.putObject(key, list);
11     if (ms.getStatementType() == StatementType.CALLABLE) {
12       localOutputParameterCache.putObject(key, parameter);
13     }
14     return list;
15 }

BaseExecutor.queryFromDataBase方法的第6行，會觸發數據庫查詢，緊接着會進入結果值設定的邏輯。那麼首先會探測有無嵌套的子查詢，如果有，則前一步主查詢暫時等待，立即發起子查詢。

 1   private Object getNestedQueryMappingValue(ResultSet rs, MetaObject metaResultObject, ResultMapping propertyMapping, ResultLoaderMap lazyLoader, String columnPrefix)
 2       throws SQLException {
 3     final String nestedQueryId = propertyMapping.getNestedQueryId();
 4     final String property = propertyMapping.getProperty();
 5     final MappedStatement nestedQuery = configuration.getMappedStatement(nestedQueryId);
 6     final Class<?> nestedQueryParameterType = nestedQuery.getParameterMap().getType();
 7     final Object nestedQueryParameterObject = prepareParameterForNestedQuery(rs, propertyMapping, nestedQueryParameterType, columnPrefix);
 8     Object value = null;
 9     if (nestedQueryParameterObject != null) {
10       final BoundSql nestedBoundSql = nestedQuery.getBoundSql(nestedQueryParameterObject);
11       final CacheKey key = executor.createCacheKey(nestedQuery, nestedQueryParameterObject, RowBounds.DEFAULT, nestedBoundSql);
12       final Class<?> targetType = propertyMapping.getJavaType();
13       // 判斷當前的子查詢是否和之前的某一步主查詢相同
14       if (executor.isCached(nestedQuery, key)) {
15         executor.deferLoad(nestedQuery, metaResultObject, property, key, targetType);
16         value = DEFERRED;
17       } else {
18         final ResultLoader resultLoader = new ResultLoader(configuration, executor, nestedQuery, nestedQueryParameterObject, targetType, key, nestedBoundSql);
19         if (propertyMapping.isLazy()) {
20           lazyLoader.addLoader(property, metaResultObject, resultLoader);
21           value = DEFERRED;
22         } else {
23         // 立即發起子查詢
24           value = resultLoader.loadResult();
25         }
26       }
27     }
28     return value;
29  }

這塊重點關注第13行和第23行。其中第23行又會遞歸到上邊BaseExecutor.query代碼片段的第22行。如果getNestedQueryMappingValue代碼段走的是滴15行邏輯，那麼，會對應BaseExecutor.query代碼片段的第28行。這塊遞歸比較繞。下來做下通俗的解釋：

首先查詢班主任的主查詢給一級緩存寫入一個佔位符緩存，然後去查庫，然後設定屬性，如果沒有嵌套子查詢，那麼到這裏就把設置好屬性的值寫入覆蓋剛才一級佔位符緩存。流暢完畢。

但是恰好有嵌套子查詢，所以查詢班主任的主查詢就停在設置屬性這一步，然後又發起一次查詢，查詢學生，然後又進入查詢學生設定屬性的方法。

設定學生屬性方法又發現又有嵌套子查詢，所以有發起一次學生查詢班主任的查詢操作，又進入到設定屬性這塊，但是發現一級緩存裡邊有前邊住查詢的站位緩存。所以沒有在查庫，而是將本次子查詢放入延遲裝載的容器裡邊。本次子查詢結束。緊接着前一步子查詢（老師查學生）結束。

緊接着查詢老師的住查詢設定屬性完畢，並將自己的結果覆蓋之前寫入的站位緩存。同時啟動了延時裝載的邏輯，延時裝載就是從一級緩存取出剛才查詢老師的一級緩存數據（老師），給第二步子查詢（學生）做一下MetaObject屬性設置。

說的通俗一點：主查詢（查班主任）執行時先寫入站位緩存，緊接着掛起，發起第一個嵌套子查詢（用老師查學生），緊接着該子查詢再掛起，發起學生查老師，但是發現第一步主查詢有一級緩存（站位緩存），那麼本次子查詢自動加入延遲裝載隊列，然後終結改子查詢，等待主查詢真正查完，然後延遲裝載器再從緩存取出數據給第一個子查詢（老師查學生）進行屬性設定。

說了這麼多，肯定暈車了，這裏給出一個時序圖：

總結一下：
1、佔位符緩存作用在於標識與當前查詢相同的前邊的嵌套查詢。比如：查詢學生所屬班主任，發現前邊的主查詢就是查詢班主任，所以就不在執行班主任查詢。等待真正的班主任查詢完畢，我們只需去緩存裡邊取即可。所以我們不執行查詢，只是將本次屬性設置放入延遲裝載隊列即可。
2、queryStack用來記錄當前查詢處於嵌套的第幾層。當queryStack == 0時，證明整個查詢已經回歸到最初的主查詢上，此時，所有過程中需要延遲裝載的對象，都能啟動真實裝載了。
3、一級緩存在解決嵌套子查詢屬性設置循環依賴上啟至關作用。所以以及緩存是不能完全關閉的。但是我們可以設置：LocalCacheScope.STATEMENT，來讓一級緩存及時清空。參見源碼



 1   public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {
 2     // ...
 3     try {
 4       queryStack++;
 5       list = resultHandler == null ? (List<E>) localCache.getObject(key) : null;
 6       if (list != null) {
 7         handleLocallyCachedOutputParameters(ms, key, parameter, boundSql);
 8       } else {
 9         list = queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);
10       }
11     } finally {
12       queryStack--;
13     }
14     if (queryStack == 0) {
15       for (DeferredLoad deferredLoad : deferredLoads) {
16         deferredLoad.load();
17       }
18       deferredLoads.clear();
19       // 設置LocalCacheScope.STATEMENT來及時清空緩存
20       if (configuration.getLocalCacheScope() == LocalCacheScope.STATEMENT) {
21         clearLocalCache();
22       }
23     }
24     return list;
25   }

 四、二級緩存

來先上一個二級緩存的執行流程：



二級緩存是BaseExecutor的前置增強包裝類CachingExecutor裡邊實現的，即如果從CachingExecutor裡邊命中緩存，則不進行BaseExecutor的派發（如下第14行）。

 1   public <E> List<E> query(MappedStatement ms, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql)
 2       throws SQLException {
 3     Cache cache = ms.getCache();
 4     if (cache != null) {
 5       flushCacheIfRequired(ms);
 6       if (ms.isUseCache() && resultHandler == null) {
 7         ensureNoOutParams(ms, parameterObject, boundSql);
 8         @SuppressWarnings("unchecked")
 9         List<E> list = (List<E>) tcm.getObject(cache, key);
10         if (list == null) {
11           list = delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
12           tcm.putObject(cache, key, list); // issue #578 and #116
13         }
14         return list;
15       }
16     }
17     return delegate.<E> query(ms, parameterObject, rowBounds, resultHandler, key, boundSql);
18   }

　　11行與17行的區別在於，是否啟動二級緩存，如果啟動了，則將派發給BaseExecutor的查詢結果寫入暫存區（第12行，TransactionCacheManager），等事務提交在真正刷入二級緩存。下來我們重點來關注一下緩存的讀寫（第9行、第12行），這裏邊真正的執行對象是一系列Cache接口的實現，按職責有：線程安全、日誌記錄、過期清理、溢出淘汰、序列化、執行存儲等等環節。而二級緩存的設計精巧之處就在於此處，完美的按職責進行責任派發，完全解耦。

　　接下來我們來看下，默認情況下，緩存責任鏈的初始化過程：

 1   public Cache useNewCache(Class<? extends Cache> typeClass,
 2       Class<? extends Cache> evictionClass,
 3       Long flushInterval,
 4       Integer size,
 5       boolean readWrite,
 6       boolean blocking,
 7       Properties props) {
 8     Cache cache = new CacheBuilder(currentNamespace)
 9         // 這裏設置默認的存儲為內存
10         .implementation(valueOrDefault(typeClass, PerpetualCache.class))
11         // 這裏設置默認的溢出淘汰為LRU
12         .addDecorator(valueOrDefault(evictionClass, LruCache.class))
13         .clearInterval(flushInterval)
14         .size(size)
15         .readWrite(readWrite)
16         .blocking(blocking)
17         .properties(props)
18         .build();
19     configuration.addCache(cache);
20     currentCache = cache;
21     return cache;
22   }

　　然後是初始化過程：

 1   public Cache build() {
 2     setDefaultImplementations();
 3     Cache cache = newBaseCacheInstance(implementation, id);
 4     setCacheProperties(cache);
 5     // issue #352, do not apply decorators to custom caches
 6     if (PerpetualCache.class.equals(cache.getClass())) {
 7       for (Class<? extends Cache> decorator : decorators) {
 8         cache = newCacheDecoratorInstance(decorator, cache);
 9         setCacheProperties(cache);
10       }
11       cache = setStandardDecorators(cache);
12     } else if (!LoggingCache.class.isAssignableFrom(cache.getClass())) {
13       cache = new LoggingCache(cache);
14     }
15     return cache;
16   }
17   private Cache setStandardDecorators(Cache cache) {
18     try {
19       MetaObject metaCache = SystemMetaObject.forObject(cache);
20       if (size != null && metaCache.hasSetter("size")) {
21         metaCache.setValue("size", size);
22       }
23       if (clearInterval != null) {
24         cache = new ScheduledCache(cache);
25         ((ScheduledCache) cache).setClearInterval(clearInterval);
26       }
27       if (readWrite) {
28         cache = new SerializedCache(cache);
29       }
30       cache = new LoggingCache(cache);
31       cache = new SynchronizedCache(cache);
32       if (blocking) {
33         cache = new BlockingCache(cache);
34       }
35       return cache;
36     } catch (Exception e) {
37       throw new CacheException("Error building standard cache decorators.  Cause: " + e, e);
38     }
39   }

這裏從第3、8、24、28、30、31、33行分別進行了責任裝飾初始化。這種依據職責分別拆分然後嵌套的解耦方式，其實是一種很成熟的企業級責任派發設計模式。而且形如第8行的循環裝飾嵌套，在很多開源框架中都能見到，比如Dubbo的AOP機制就是這樣初始化的。

下邊直接列一下Mybatis的二級緩存在設計上所覆蓋的功能，以及各功能責任鏈派發的結構圖：



 從上邊的代碼可以看出，如果設置了blocking的話，那麼最外層將會包裹BlockingCache、下來是SynchronizedCache，這兩個均是進行線程安全，防止緩存穿透的處理。

 1 public class BlockingCache implements Cache {
 2   private final Cache delegate;
 3   private final ConcurrentHashMap<Object, ReentrantLock> locks;
 4   public BlockingCache(Cache delegate) {
 5     this.delegate = delegate;
 6     this.locks = new ConcurrentHashMap<Object, ReentrantLock>();
 7   }
 8   @Override
 9   public void putObject(Object key, Object value) {
10     try {
11       delegate.putObject(key, value);
12     } finally {
13       releaseLock(key);
14     }
15   }
16   @Override
17   public Object getObject(Object key) {
18     acquireLock(key);
19     Object value = delegate.getObject(key);
20     if (value != null) {
21       releaseLock(key);
22     }
23     return value;
24   }
25 }

 1 public class SynchronizedCache implements Cache {
 2   private Cache delegate;
 3   @Override
 4   public synchronized void putObject(Object key, Object object) {
 5     delegate.putObject(key, object);
 6   }
 7   @Override
 8   public synchronized Object getObject(Object key) {
 9     return delegate.getObject(key);
10   }
11 }

再看一下負責溢出淘汰的LruCache:

 1 public class LruCache implements Cache {
 2   private final Cache delegate;
 3   private Map<Object, Object> keyMap;
 4   // 記錄當溢出時，需要淘汰的Key
 5   private Object eldestKey;
 6   public void setSize(final int size) {
 7       // LinkedHashMap.accessOrder設置為true，即，每個被訪問的元素會一次放到隊列末尾。當溢出的時候就能從首部來移除了
 8     keyMap = new LinkedHashMap<Object, Object>(size, .75F, true) {
 9       @Override
10       protected boolean removeEldestEntry(Map.Entry<Object, Object> eldest) {
11         boolean tooBig = size() > size;
12         if (tooBig) {
13           eldestKey = eldest.getKey();
14         }
15         return tooBig;
16       }
17     };
18   }
19   @Override
20   public void putObject(Object key, Object value) {
21     delegate.putObject(key, value);
22     cycleKeyList(key);
23   }
24   private void cycleKeyList(Object key) {
25     keyMap.put(key, key);
26     if (eldestKey != null) {
27       delegate.removeObject(eldestKey);
28       eldestKey = null;
29     }
30   }
31 }

二級緩存就講到這裏，總結一下二級緩存件：

1、默認開啟，cachEnable開關。作用於提交后。

2、相同的StatementId。

3、相同的SQL、參數、行數。

4、跨Mapper調用。



五、總結

　　雖然在目前各種分佈式應用的場景下，一級緩存和二級緩存都有很大概率的臟讀現象，而被禁止，但是Mybatis對這種局部場景的設計是及其精巧的。比如，解決對象循環嵌套查詢的場景設計，其實這種成熟的解決方案也被Spring（也存在對象循環注入的情景）所應用。以及責任裝飾的設計，Dubbo同樣在使用。其實我們能從得到很多啟發，比如，對於既定的業務場景，要加入現成安全的考量，那在不侵入業務代碼的前提下，我們是否也能增加一層責任裝飾，進行派發來完成呢？



本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理

【其他文章推薦】

※別再煩惱如何寫文案,掌握八大原則!

※網頁設計一頭霧水該從何著手呢? 台北網頁設計公司幫您輕鬆架站!

※超省錢租車方案

※教你寫出一流的銷售文案?

※網頁設計最專業,超強功能平台可客製化

※產品缺大量曝光嗎?你需要的是一流包裝設計!

如果你對性能測試感興趣，但是又不熟悉理論知識，可以看下面的系列文章

https://www.cnblogs.com/poloyy/category/1620792.html

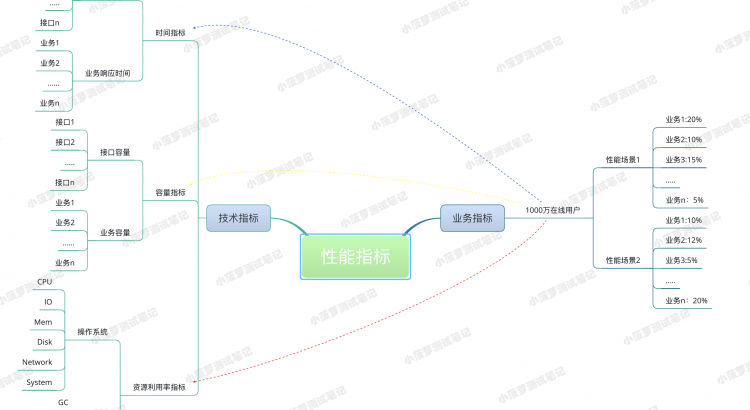

兩種性能指標

• 業務指標
• 技術指標

通常我們會從兩個層面定義性能場景的需求指標，它們有映射關係，技術指標不能脫離業務指標



併發

狹義

指同一個時間點執行相同的操作（如：秒殺）



廣義

• 同一時間點，向服務器發起的請求（可能是不同的請求）
• 只要向服務器發起請求，那麼服務器在這一時間點內都會收到請求（不管是不是同一個請求）



場景類比

高速公路上，同時有多少輛車經過同一個關卡，但不一定是同一個牌子的汽車



併發用戶數（重點）

同一時間點，發出請求的用戶數，一個用戶可以發出多個請求



和併發的關係

假設有 10 個用戶數，每個用戶同一時間點內發起 2 個請求，那麼服務器收到的請求併發數就是 20



相關概念

• 系統用戶數：系統累計註冊用戶數，不一定在線
• 在線用戶數：在線用戶可能是正常發起請求，也可能只是掛機啥操作都沒有【在線用戶數≠併發用戶數】
• 線程數：在 jmeter 中，線程數和併發用戶數等價



事務

• 客戶端向服務器發送請求，然後服務器做出響應的過程
• 登錄、註冊、下單等功能都屬於一個事務
• 一個事務可能會發起多個請求



jmeter 相關

jmerter 中，默認一個接口請求，就是一個事務；但也支持多個接口整合成一個事務



注意點

若一個業務或事務有多個接口，那麼多個單接口的性能指標值相加 ≠ 業務或事務的性能指標值



再來看看有哪些常見的性能指標值



響應時間（Respose Time）

概念：從發起請求到收到請求響應的時間

包含：Request Time 和 Response Time

等價：發起請求網絡傳輸時間 + 服務器處理時間 + 返迴響應網絡傳輸時間



重點

在做性能測試時，要盡可能的降低網絡傳輸時間，這樣最終得出的 RT 會無限接近服務器處理時間，所以我們要把網絡環境搞好



事務請求響應時間

完成單個事務所用的時間，可能包含了多個請求



TPS（Transaction Per Second，最主要的指標）

服務器每秒處理事務數，衡量服務器處理能力的最主要指標



知道 T 是如何定義的

• 在不同的行業、業務中，TPS 定義的顆粒度可能是不同的
• 所以不管什麼情況下，需要做性能測試的業務的相關方都要知道你的 T 是如何定義的



定義 TPS 的粒度

• 一般會根據場景的目的來定義 TPS 的粒度
• 接口層性能測試：T 可以定義為接口級
• 業務級性能測試：T 可以定義為每個業務步驟和完整的業務流



栗子

如果要單獨測試接口 1、2、3，那麼 T 就是接口級

如果從用戶角度下訂單，那 1、2、3 都在一個 T 中，就是業務級

結合實際業務設計，庫存服務一定是同步，而積分服務可以是異步，所以這個下單業務，可以只看作由 1、2 這兩個接口組成，但是 3 接口還是要監控分析的



所以，性能中 TPS 中 T 的定義取決於場景的目標和 T 的作用



拿上圖做個例子

接口級腳本

——事務 start（接口 1）

接口 1 腳本

——事務 end（接口 1）

——事務 start（接口 2）

接口 2 腳本

——事務 end（接口 2）

——事務 start（接口 3）

接口 3 腳本

——事務 end（接口 3）



業務級接口層腳本（就是用接口拼接出一個完整的業務流）

——事務 start（業務 A）

接口 1 腳本 – 接口 2（同步調用）

接口 1 腳本 – 接口 3（異步調用）

——事務 end（業務 A）



用戶級腳本

——事務 start（業務 A）

點擊 0 – 接口 1 腳本 – 接口 2（同步調用）

點擊 0 – 接口 1 腳本 – 接口 3（異步調用）

——事務 end（業務 A）



總結

一般情況下，我們會按從上到下的順序一一來測試，這樣路徑清晰地執行，容易定位問題



QPS（Queries per Second）

• 每秒查詢率，在數據庫中每秒執行 SQL 數量
• 一個請求可能會執行多條 SQL
• 某些企業可能會用QPS代替TPS
• 也是衡量服務端處理能力的一個指標，但不建議使用



RPS（Request per Second）

簡單理解

每秒請求數，用戶從客戶端發起的請求數



深入挖掘

對於請求數來說，也要看是哪個層面的請求，把上面的圖做一點點變化來描述請求數

如果一個用戶點擊了一次，發出來 3 個 HTTP Request，調用了 2 次訂單服務，調用了 2 次庫存服務，調用了 1 次積分服務

問：Request 數量如何計算

答：3+2+2+1 = 8？不， 應該是 3，因為發出了 3 個 Request，而調用服務會有單獨的描述，以便做性能統計





HPS（Hit per Second）

• 點擊率，每秒點擊數
• 有直接理解為用戶在界面上的點擊次數
• 一般在性能測試中，都用來描述 HTTP Request，那它代表每秒發送 HTTP 請求的數量，和 RPS 概念完全一樣
• HPS 越大對 Server 的壓力越大



CPS/CPM（Calls Per Second/ Calls Per Minutes）

• 每秒/每分鐘調用次數
• 通常用來描述 Service 層的單位時間內被其他服務調用的次數



栗子

上圖的訂單服務、庫存服務、積分服務，各調用了2、2、1次，還是比較好理解的



TPS、QPS、RPS、HPS、CPS 的總結

有很多維度可以衡量一個系統的性能能力，但是如果把五個指標同時都拿來描述系統性能能力的話，未必太混亂了



為此我們可以這樣做

• 用 TPS 來統一形容系統的性能能力，其他的都在各層面加上限制條件來描述，比如說：接口調用 1000 Calls/s
• 在團隊中要定義清楚術語的使用場景，還有含義



吞吐量（Throughput）

單位時間內，網絡處理的請求數量（事務/s）

網絡沒有瓶頸時，吞吐量≈TPS



吞吐率

單位時間內，在網絡傳輸的數據量的平均速率（kB/s）



資源利用率

• 服務器資源的使用程度，比如服務器（應用、服務器）的CPU利用率，內存利用率，磁盤利用率，網絡帶寬利用率
• 一般不超過80%



結尾

本篇博文，部分參考了高老師的《性能測試實戰30講》，因為指標那一塊講的特別好哦~



本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理

【其他文章推薦】

※教你寫出一流的銷售文案?

※廣告預算用在刀口上，台北網頁設計公司幫您達到更多曝光效益

※回頭車貨運收費標準

※別再煩惱如何寫文案,掌握八大原則!

※超省錢租車方案

※產品缺大量曝光嗎?你需要的是一流包裝設計!

前言

一直以來對於.NETCore微服務相關的技術棧都處於一個淺嘗輒止的了解階段，在現實工作中也對於微服務也一直沒有使用的業務環境，所以一直也沒有整合過一個完整的基於.NETCore技術棧的微服務項目。正好由於最近剛好辭職，有了時間可以寫寫自己感興趣的東西，所以在此想把自己了解的微服務相關的概念和技術框架使用實現記錄在一個完整的工程中，由於本人技術有限，所以錯誤的地方希望大家指出。\

項目地址:https://github.com/yingpanwang/fordotnet/tree/dev

什麼是Api網關

  由於微服務把具體的業務分割成單獨的服務，所以如果直接將每個服務都與調用者直接，那麼維護起來將相當麻煩與頭疼,Api網關擔任的角色就是整合請求並按照路由規則轉發至服務的實例,並且由於所有所有請求都經過網關，那麼網關還可以承擔一系列宏觀的攔截功能,例如安全認證，日誌，熔斷

為什麼需要Api網關

 因為Api網關可以提供安全認證，日誌，熔斷相關的宏觀攔截的功能，也可以屏蔽多個下游服務的內部細節

有哪些有名的Api網關項目

• Zuul Spring Cloud 集成
• Kong 一款lua輕量級網關項目
• Ocelot .NETCore網關項目

Ocelot使用

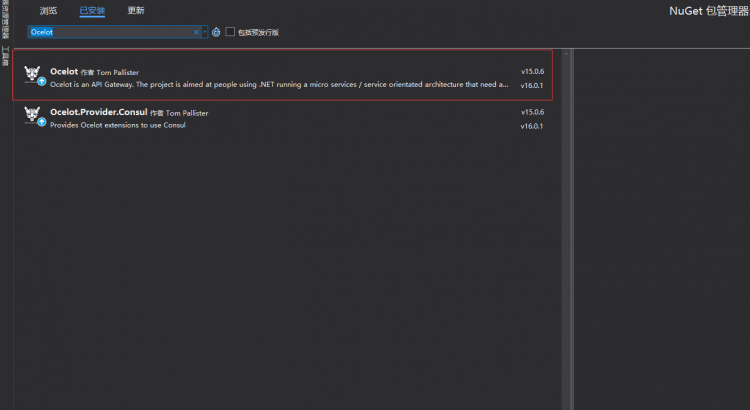

1.通過Nuget安裝Ocelot

2.準備並編輯Ocelot配置信息

Ocelot.json

{
  "ReRoutes": [
    // Auth
    {
      "UpstreamPathTemplate": "/auth/{action}", // 上游請求路徑模板
      "UpstreamHttpMethod": [ "GET", "POST", "PUT", "DELETE" ], // 上游請求方法
      "ServiceName": "Auth", // 服務名稱
      "UseServiceDiscovery": true, // 是否使用服務發現
      "DownstreamPathTemplate": "/connect/{action}", // 下游匹配路徑模板
      "DownstreamScheme": "http", // 下游請求
      "LoadBalancerOptions": { // 負載均衡配置
        "Type": "RoundRobin"
      }
      //,
      // 如果不採用服務發現需要指定下游host
      //"DownstreamHostAndPorts": [
      //  {
      //    "Host": "10.0.1.10",
      //    "Port": 5000
      //  },
      //  {
      //    "Host": "10.0.1.11",
      //    "Port": 5000
      //  }
      //]
    }
  ],
  "GlobalConfiguration": { // 全局配置信息
    "BaseUrl": "http://localhost:5000", // 請求 baseurl
    "ServiceDiscoveryProvider": { //服務發現提供者
      "Host": "106.53.199.185",
      "Port": 8500,
      "Type": "Consul" // 使用Consul
    }
  }
}

3.添加Ocelot json文件到項目中

將Config目錄下的ocelot.json添加到項目中

4.在網關項目中 StartUp ConfigService中添加Ocelot的服務，在Configure中添加Ocelot的中間件（由於我這裏使用了Consul作為服務發現，所以需要添加Consul的依賴的服務AddConsul，如果不需要服務發現的話可以不用添加）

5.將需要發現的服務通過代碼在啟動時註冊到Consul中

我這裏自己封裝了一個註冊服務的擴展(寫的比較隨意沒有在意細節)

appsettings.json 中添加註冊服務配置信息

"ServiceOptions": {
    "ServiceIP": "localhost",
    "ServiceName": "Auth",
    "Port": 5800,
    "HealthCheckUrl": "/api/health",
    "ConsulOptions": {
      "Scheme": "http",
      "ConsulIP": "localhost",
      "Port": 8500
    }
  }

擴展代碼 ConsulExtensions(注意:3.1中 IApplicationLifetime已廢棄 所以使用的是IHostApplicationLifetime 作為程序生命周期注入的方式)

using Consul;
using Microsoft.AspNetCore.Builder;
using Microsoft.Extensions.Configuration;
using Microsoft.Extensions.DependencyInjection;
using Microsoft.Extensions.Hosting;
using System;

namespace ForDotNet.Common.Consul.Extensions
{
    /// <summary>
    /// 服務配置信息
    /// </summary>
    public class ServiceOptions
    {
        /// <summary>
        /// 服務ip
        /// </summary>
        public string ServiceIP { get; set; }

        /// <summary>
        /// 服務名稱
        /// </summary>
        public string ServiceName { get; set; }

        /// <summary>
        /// 協議類型http or https
        /// </summary>
        public string Scheme { get; set; } = "http";

        /// <summary>
        /// 端口
        /// </summary>
        public int Port { get; set; }

        /// <summary>
        /// 健康檢查接口
        /// </summary>
        public string HealthCheckUrl { get; set; } = "/api/values";

        /// <summary>
        /// 健康檢查間隔時間
        /// </summary>
        public int HealthCheckIntervalSecond { get; set; } = 10;

        /// <summary>
        /// consul配置信息
        /// </summary>
        public ConsulOptions ConsulOptions { get; set; }
    }

    /// <summary>
    /// consul配置信息
    /// </summary>
    public class ConsulOptions
    {
        /// <summary>
        /// consul ip
        /// </summary>
        public string ConsulIP { get; set; }

        /// <summary>
        /// consul 端口
        /// </summary>
        public int Port { get; set; }

        /// <summary>
        /// 協議類型http or https
        /// </summary>
        public string Scheme { get; set; } = "http";
    }

    /// <summary>
    /// consul註冊客戶端信息
    /// </summary>
    public class ConsulClientInfo
    {
        /// <summary>
        /// 註冊信息
        /// </summary>
        public AgentServiceRegistration RegisterInfo { get; set; }

        /// <summary>
        /// consul客戶端
        /// </summary>
        public ConsulClient Client { get; set; }
    }

    /// <summary>
    /// consul擴展(通過配置文件配置)
    /// </summary>
    public static class ConsulExtensions
    {
        private static readonly ServiceOptions serviceOptions = new ServiceOptions();

        /// <summary>
        /// 添加consul
        /// </summary>
        public static void AddConsulServiceDiscovery(this IServiceCollection services)
        {
            var config = services.BuildServiceProvider().GetService<IConfiguration>();
            config.GetSection("ServiceOptions").Bind(serviceOptions);
            //config.Bind(serviceOptions);

            if (serviceOptions == null)
            {
                throw new Exception("獲取服務註冊信息失敗!請檢查配置信息是否正確!");
            }
            Register(services);
        }

        /// <summary>
        /// 添加consul(通過配置opt對象配置)
        /// </summary>
        /// <param name="app"></param>
        /// <param name="life">引用生命周期</param>
        /// <param name="options">配置參數</param>
        public static void AddConsulServiceDiscovery(this IServiceCollection services, Action<ServiceOptions> options)
        {
            options.Invoke(serviceOptions);
            Register(services);
        }

        /// <summary>
        /// 註冊consul服務發現
        /// </summary>
        /// <param name="app"></param>
        /// <param name="life"></param>
        public static void UseConsulServiceDiscovery(this IApplicationBuilder app, IHostApplicationLifetime life)
        {
            var consulClientInfo = app.ApplicationServices.GetRequiredService<ConsulClientInfo>();
            if (consulClientInfo != null)
            {
                life.ApplicationStarted.Register( () =>
                {
                     consulClientInfo.Client.Agent.ServiceRegister(consulClientInfo.RegisterInfo).Wait();
                });

                life.ApplicationStopping.Register( () =>
                {
                     consulClientInfo.Client.Agent.ServiceDeregister(consulClientInfo.RegisterInfo.ID).Wait();
                });
            }
            else
            {
                throw new NullReferenceException("未找到相關consul客戶端信息!");
            }
        }

        private static void Register(this IServiceCollection services)
        {
            if (serviceOptions == null)
            {
                throw new Exception("獲取服務註冊信息失敗!請檢查配置信息是否正確!");
            }
            if (serviceOptions.ConsulOptions == null)
            {
                throw new ArgumentNullException("請檢查是否配置Consul信息！");
            }

            string consulAddress = $"{serviceOptions.ConsulOptions.Scheme}://{serviceOptions.ConsulOptions.ConsulIP}:{serviceOptions.ConsulOptions.Port}";

            var consulClient = new ConsulClient(opt =>
            {
                opt.Address = new Uri(consulAddress);
            });

            var httpCheck = new AgentServiceCheck()
            {
                DeregisterCriticalServiceAfter = TimeSpan.FromSeconds(10), // 服務啟動多久后註冊
                Interval = TimeSpan.FromSeconds(serviceOptions.HealthCheckIntervalSecond), // 間隔
                HTTP = $"{serviceOptions.Scheme}://{serviceOptions.ServiceIP}:{serviceOptions.Port}{serviceOptions.HealthCheckUrl}",
                Timeout = TimeSpan.FromSeconds(10)
            };

            var registration = new AgentServiceRegistration()
            {
                Checks = new[] { httpCheck },
                ID = Guid.NewGuid().ToString(),
                Name = serviceOptions.ServiceName,
                Address = serviceOptions.ServiceIP,
                Port = serviceOptions.Port,
            };

            services.AddSingleton(new ConsulClientInfo()
            {
                Client = consulClient,
                RegisterInfo = registration
            });
        }
    }
}

6.啟動運行

• 啟動consul
• 啟動 Auth，Gateway項目
• 通過網關項目訪問Auth

啟動Consul

為了方便演示這裡是以開發者啟動的consul
在consul.exe的目錄下執行
consul agent -dev -ui // 開發者模式運行帶ui

啟動 Auth，Gateway項目

啟動項目和可以發現我的們Auth服務已經註冊進來了

通過網關訪問Auth

我們這裏訪問 http://localhost:5000/auth/token 獲取token

我們可以看到網關項目接收到了請求並在控制台中打印出以下信息

然後在Auth項目中的控制台中可以看到已經成功接收到了請求並響應

本站聲明:網站內容來源於博客園,如有侵權,請聯繫我們,我們將及時處理

【其他文章推薦】

※超省錢租車方案

※別再煩惱如何寫文案,掌握八大原則!

※回頭車貨運收費標準

※教你寫出一流的銷售文案?

※產品缺大量曝光嗎?你需要的是一流包裝設計!

※廣告預算用在刀口上，台北網頁設計公司幫您達到更多曝光效益
